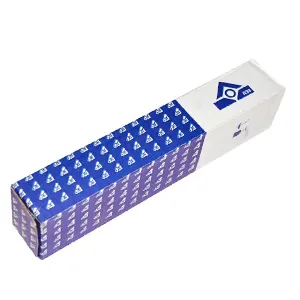

Электроды МТГ-02 предназначены для сварки и ремонта нефтегазопроводов , заполняющих, облицовочного слоев шва неповоротных стыков труб из низкоуглеродистых, низколегированных сталей с пределом прочности до 539МПа. Сварка во всех пространственных положениях, кроме вертикального сверху вниз, постоянным током обратной полярности.
Диаметр, мм | Положение шва | ||
нижнее | вертикальное | потолочное | |
4,0 | 140-180 | 110-170 | 150-180 |
Характеристики плавления электродов
- Коэффициент наплавки, г/Ач: 9,5
- Расход электродов на 1кг наплавленного металла, кг: 1,7
Основные характеристики металла шва и наплавленного металла
Механические свойства металла шва, не менее
- Предел прочности, МПа: 530-560
- Предел текучести, МПа: 390-435
- Относительное удлинение, %, не менее: 26
- Ударная вязкость, Дж/см², не менее, при температуре +20°С: 120
- Ударная вязкость, Дж/см², не менее, при температуре -40°С: 34
Химический состав наплавленного металла, %
- Углерод, не более: 0,08
- Марганец: 1,20-1,55
- Кремний: 0,30-0,55
- Молибден: 0,20-0,40
- Сера и фосфор, суммарнноее количество, не более: 0,035
ГОСТ 9466-75 |
AWS:E7015 |
Э50А-МТГ-02-Ø-УД / Е 515-Б20 |
