Назначение
Устройство для резки труб предназначено для механической резки, торцовки, снятия наружной фаски:
- Ø 720 мм,
- Ø820 мм,
- Ø1020 мм,
- Ø1067 мм, с толщиной стенки обрабатываемых труб до 30/60мм, при строительстве магистральных трубопроводов в полевых и стационарных условиях.
Исполнение
Устройство для резки труб работает в автоматическом режиме и может иметь варианты исполнения (разъёмный, неразъёмный наружного базирования). УРТ поставляется в полном комплекте, настроенное на диаметр, согласованный с Заказчиком. При необходимости возможно изготовление на другие диаметры труб.
Технические характеристики
| Наименование показателя, единица измерения | Значение |
| УРТ 1021 | |
| Диаметр обрабатываемых труб, мм | 720; 820; 1020; 1067(42") |
| Максимальная толщина стенок труб, мм | 30/60 |
| Частота вращения планшайбы, об/мин | 10 |
| Подача резца - фиксированная, автоматическая, мм/об | 0,17 |
| Число суппортов под резцы на планшайбе, шт. | 2 |
| Наибольший ход суппортов, мм | 90 |
| Количество прижимов, шт. | 6 |
| Привод УРТ | Электромеханический |
| Мощность, кВт | 2,2 |
| Напряжение питающей сети, В | 380/220 |
|
Габаритные размеры УРТ, мм длина, А ширина, Б высота, Н |
1460 870 1680 |
|
Масса УРТ: без суппортов и электропривода; с суппортами без электропривода; с суппортами и электроприводом, кг (не более) |
459 494 540 |
Устройство и принцип работы

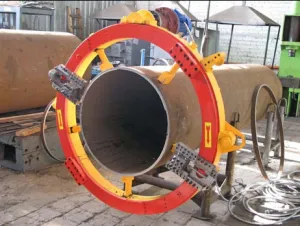

Разъемная рама 1 и планшайба 2 устанавливаются на отрезаемую трубу и скрепляются вместе крепежными винтами.
Фиксация и центровка приспособления (УРТ) относительно отрезаемой трубы осуществляется шестью подвижными прижимами 3, перемещающихся в направлении перпендикулярном оси трубы до упора в ее наружную стенку. Для обеспечения возможности закрепления приспособления на трубах разного наружного диаметра перемещаются прижимы 3.
На разъемную планшайбу 2 приспособления могут быть установлены два суппортаплавающих 6 с закрепленными в них отрезными или фасочными резцами 11. В зависимости от диапазона наружного диаметра отрезаемых труб плавающие суппорта могу устанавливаться на планшайбе в нескольких положениях: основном и смещенном к оси трубореза:
- для отрезки трубы Ø1067 мм (суппорт устанавливаться в основном положении).
- для отрезки трубы Ø1020 мм (суппорт смещен к оси трубы на 25 мм);
- для отрезки трубы Ø820 мм (суппорт смещен к оси трубы на 125 мм);
- для отрезки трубы Ø720 мм (суппорт смещен к оси трубы на 175 мм);
Каждый суппорт 6 снабжен винтом подачи со звездочкой 12 на конце.
Вращение от привода 4 передается на вал-шестерню 5, расположенную в корпусе, а от нее на зубчатый венец планшайбы 2.
На стойке 13 закрепленной на раме устанавливается механизм замыкания автоматической подачи 7 резцедержателя. Положение механизма замыкания автоматической подачи резцедержателя согласуется с положением суппортов (основным или смещенном). При вращении кнопки 14 механизма замыкания автоматической подачи его ось выходит из стойки и при прохождении мимо нее резцедержателя звездочка винта подачи поворачивается на один зуб и перемещает каретку резцедержателя в радиальном направлении к оси трубы. Величина подачи каретки определяется числом зубьев звездочкивинта подачи и шагом его резьбы и составляет S=s/Z мм/об (где S - подача резцедержателя, мм/об, s - шаг винта и гайки подачи, мм, Z - число зубьев звездочки винта подачи). При необходимости автоматическая подача может быть в любой момент прервана путем выкручивания оси замыкателя и размыкания тем самым кинематического контакта между ней и звездочкой винта подачи каретки резцедержателя.
УРТ обслуживает один человек с навыками токаря – универсала и помощник, допущенные в установленном порядке к самостоятельной работе.
Вращая регулировочные шпильки прижимов 3 переместить прижимы в положение, когда они полностью утоплены в раму. Если в каретках суппортов 6 установлены резцы отвести каретки в крайнее заднее положение. Вращая вручную планшайбу 2 установить ее в положение, когда плоскость разъема планшайбы совпадает с плоскостью разъема рамы приспособления, а стяжные винты рамы и планшайбы находятся с одной стороны. Ослабить винты 15 винт откидной 16. Ослабить винты 18 петель откидных 17. Отвести петли откидные 17 в сторону. Затянуть винты 18 до упора в корпус рамы. При этом концы винтов 18 войдут в отверстия на торце планшайбы и зафиксируют ее половинки относительно соответствующих половинок рамы, что исключит возможность выпадения половинок планшайбы из половинок рамы при монтаже приспособления в разомкнутом состоянии.
Удерживая одну часть рамы потянуть за другую часть в направлении перпендикулярном линии разъема до их разъединения. Развести полурамы на величину достаточную для установки на трубу.
Завести приспособление на трубу, совместить половинки приспособления по плоскости разъема, обеспечив попадание установочных штифтов на плоскостях разъема в одних половинах планшайбы в соответсвующие отверстия на других половинах. Затянуть винты крепления рамы и планшайбы предварительно.
Вращая регулировочные шпильки прижимов 3 выставить приспособление при близительно концентрично наружной поверхности трубы. При этом можно исходить из того обстоятельства, что один оборот регулировочного винта перемещает башмак фиксатора на 2 мм. Более точную установку можно выполнить, если закрепить в каретке резце держателя резец или индикатор и вращая планшайбу вручную определить места, где зазор между вершиной резца и трубой (с учетом овальности трубы) составляет минимальную и максимальную величину, после чего откорректировать положение прижимами, ослабляя одни из них и подтягивая другие. По окончании центровки трубореза окончательно затянуть винты крепления рамы и планшайбы.
