Полимерно-панельное балластирующее устройство (ППУ) представляет собой две разборные рамки, собираемые в комплект устройства путем размещения элементов рамок в проушинах тканевой части устройства. Тканевая часть устройства состоит из двух неразъемных полотнищ, нижнее из которых служит силовым поясом, верхнее - площадкой для размещения грунта.
ППУ используется: для балластировки и обвалования трубопроводов при подземной и полузаглубленной прокладке; для погружения в грунт всплывшего участка газопровода с образованием над ним грунтового валика
Обозначения:1. ППУ; 2. Грунт обвалования; 3. Траншея для газопровода; 4. Положение всплывшего (оголенного) газопровода; 5. Вспомогательные траншеи.

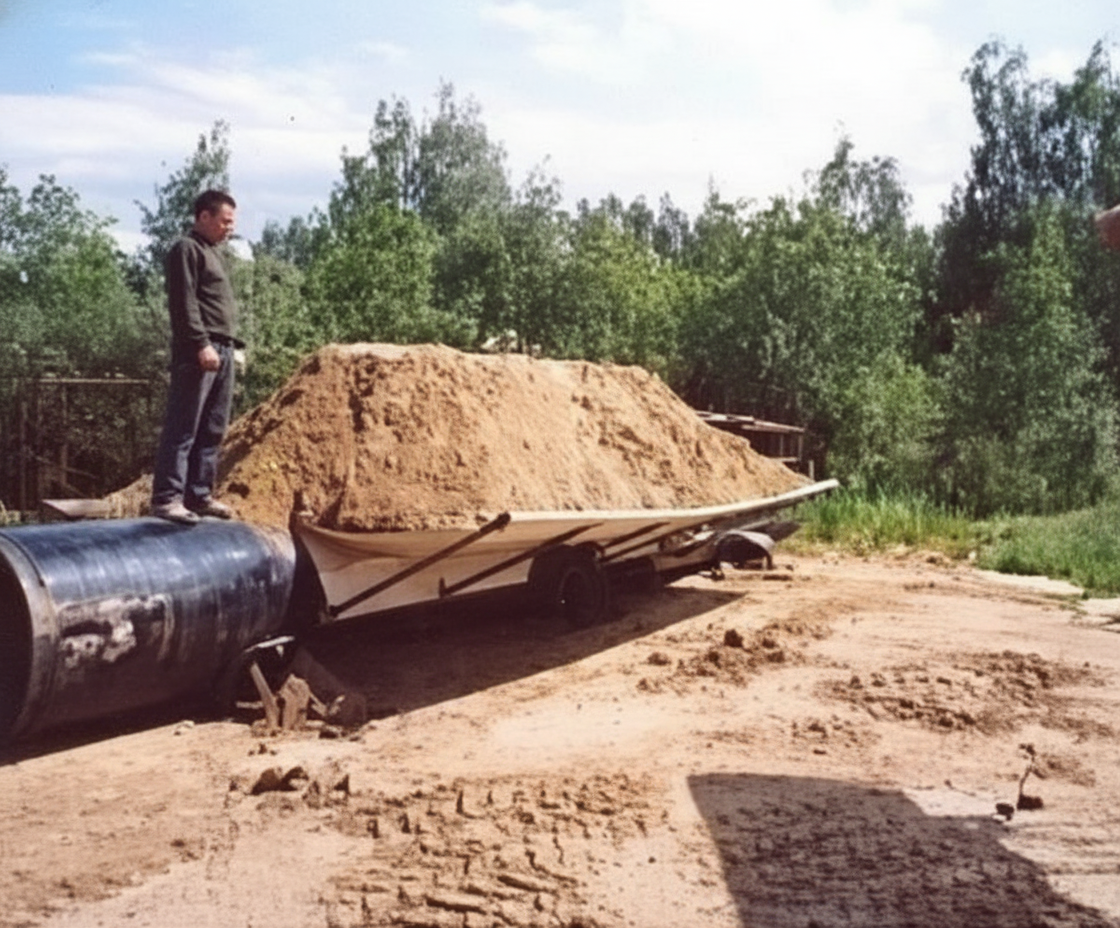

Полимерно-панельное балластирующее устройство (ППУ) монтируют на трубопровод без зазора между смежными конструкциями, минеральный грунт размещают на верхнем полотнище до осыпания грунта за пределы конструкции с образованием грунтового валика высотой не менее 1 метра. При подземной прокладке ППУ монтируют на трубопровод поштучно с расчетным шагом.
Технические характеристики полимерно-панельного балластирующего устройства для трубопроводов диаметром 1020 мм и 1420 мм
|
п/п |
Наименование показателей | Показатели | |
|---|---|---|---|
| ППУ-1020-5 | ППУ-1420-6 | ||
| 1. |
Размеры загруженной грунтом конструкции на трубопроводе -длина (вдоль оси трубы) (мм) -ширина (поперек трубы) (мм) |
6250 3800 |
6250 4000 |
| 2. | Собственный вес конструкции (т/м) (т/к-т) |
0.036 0.220 |
0.060 0.360 |
| 3. | Объем вмещаемого грунта (м3) | ≥15 | ≥25 |
| 4. | Объем вовлекаемого в работу грунта засыпки трубопровода над ППУ | ≥8.5 м3 | ≥10 |
| 5. | Общий объем вовлекаемого в работу грунта | ≥23 м3 | ≥35 |
| 6. | Общая масса грунта при ϒ=гр=1.5т/м3 | ≤34,5 | ≥52 |
| 7. | Разрушающая нагрузка (т) | 120 | 144 |
| 8. |
Запас прочности: -нормативный -фактический в обведенной траншее -в процессе строительства при сухой траншее |
4 5.2-6.67 3.48 |
4 4.1 2.76 |
| 9. |
Баластирующая способность в открытой обводной траншее. в заполненной грунтом траншее √ т/шт |
≥20-24 ≥16-20 |
≥35 40-52 |
| 10. | Расчетный шаг расстановки на трубопроводе при подземной прокладке (м) | ≥25-30 | ≥30 |
| 11. | При обваловании оголенных участков | Без зазоров | Без зазоров |
Составлена по результатам испытаний экспериментальных образцов ППУ-1020-5 и 1420-6.
